Wysokość robocza do | m A | 3,00 | 3,80 | 4,80 | 5,80 | 6,80 | 7,80 | 8,80 | 9,80 | 10,80 | 11,80 | 12,80 | 13,80 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Wysokość pomostu max | m B | 0,90 | 1,80 | 2,80 | 3,80 | 4,80 | 5,80 | 6,80 | 7,80 | 8,80 | 9,80 | 10,80 | 11,80 | |
Wysokość rusztowania do | m C | 1,80 | 2,80 | 3,80 | 4,80 | 5,80 | 6,80 | 7,80 | 8,80 | 9,80 | 10,80 | 11,80 | 12,80 | |
Wykaz elementów | Art. Nr | 920003 | 920010 | 920027 | 920034 | 920041 | 920058 | 920065 | 920072 | 920089 | 920096 | 920102 | 920119 | |
Rama składana | 9150009 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
Rama pionowa 2m | 915016 | - | - | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
Rama pionowa 1m | 915023 | - | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
Pomost bez klapy 2,00 x 0,60m | 911018 | 1 | ||||||||||||
Pomost z klapą 2,00 x 0,60m | 911001 | - | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | |
Stężenie ukośne | 912800 | - | 1 | 3 | 5 | 5 | 7 | 7 | 9 | 11 | 13 | 13 | 15 | |
Stężenie poziome | 912206 | - | 4 | 4 | 4 | 8 | 8 | 8 | 8 | 12 | 12 | 12 | 12 | |
Stężenie podstawy 2m | 912848 | - | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
Stabilizator | 914071 | - | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
Podpora | 914095 | - | - | - | - | 2 | 2 | 4 | 4 | 4 | 4 | 4 | 4 | |
Burta poprzeczna | 913555 | - | 2 | 2 | 2 | 4 | 4 | 4 | 4 | 6 | 6 | 6 | 6 | |
Burta podłużna | 913517 | - | 2 | 2 | 2 | 4 | 4 | 4 | 4 | 6 | 6 | 6 | 6 | |
Kółko jezdne ø 150mm z regulacją wysokości i z hamulcem | 914101 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |
Stopa | 914026 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |
Zawleczka | 704405 | 4 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 26 | 28 | 30 | 32 | |
Ciężar ok. kg | 42,90 | 87,00 | 95,50 | 104,00 | 151,90 | 160,40 | 181,90 | 190,40 | 225,30 | 233,80 | 239,30 | 247,80 |
ProTec XS
PROTEC XS; wys. rob. 13,8 m, wym. 0,7 x 2 m.
Zgodność z PN-EN 1004, atestowane przez TÜV/GS jest dopuszczone do użytkowania na terenie Polski i Unii Europejskiej. Dopuszczalne obciążenie robocze wynosi 200 kg/m2 (grupa rusztowań 3). Podstawowa konstrukcja składa się tylko z 2 elementów, co gwarantuje błyskawiczny montaż i demontaż. Pomost pokryty jest sitodrukową odporną na warunki atmosferyczne i antypoślizgową warstwą żywicy fenolowej.

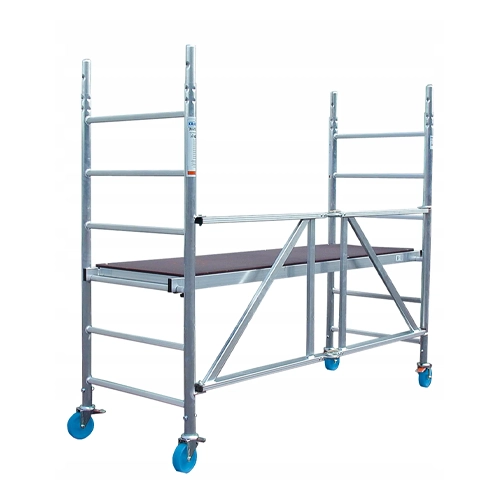

Wysokość rusztowania podstawowego wynosi 1,80 m, dzięki czemu zmontowane rusztowanie może bez problemu przejeżdżać przez otwory drzwiowe.
Rusztowanie wyposażone jest w rolki jezdne o średnicy 150 mm z regulacją wysokości i hamulcem.
Konstrukcję podstawową można nadbudować do wysokości roboczej 13,80 m, w pozycji wolnostojącej maks. 10 m.
