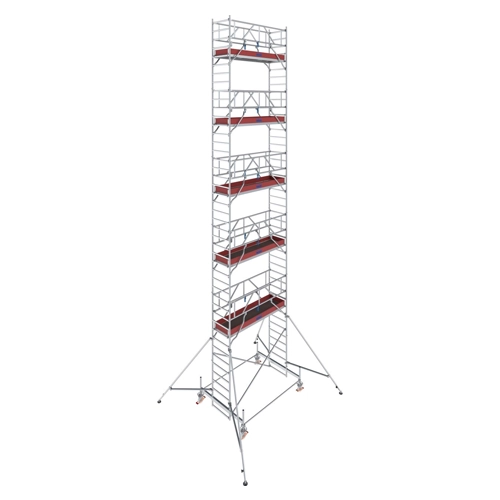

Stabilo 100 – 0,75 x 2,00m Obciążenie podestu 200 kg/m2 | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Nr katalogowy | 731050 | 731067 | 731074 | 731081 | 731098 | 731104 | 731111 | 731128 | 731135 | ||
Wysokość pomostu B m | 2,40 | 3,40 | 4,40 | 5,40 | 6,40 | 7,40 | 8,40 | 9,40 | 10,40 | ||
Wysokość rusztowania C m | 3,40 | 4,40 | 5,40 | 6,40 | 7,40 | 8,40 | 9,40 | 10,40 | 11,40 | ||
Wysokość robocza A m | 4,40 | 5,40 | 6,40 | 7,40 | 8,40 | 9,40 | 10,40 | 11,40 | 12,40 | ||
Masa [kg] | 115,60 | 127,00 | 134,40 | 189,80 | 204,20 | 227,60 | 239,00 | 278,40 | 289,80 | ||
Części składowe | Nr kat. | Masa części [kg] | |||||||||
Rama 2,0 x 0,75m | 705167 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 7,2 |
Rama 1,0 x 0,75m | 705174 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 3,7 |
Pomost z klapą 2,0m | 701213 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 3 | 3 | 14,0 |
Stężenie ukośne dla pola 2,0m | 702852 | 2 | 4 | 4 | 4 | 6 | 6 | 8 | 8 | 10 | 2,0 |
Stężenie poziome 2,0m | 702210 | 4 | 6 | 6 | 6 | 10 | 10 | 1,5 | |||
Poręcz podwójna 2,0m | 702517 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 3,5 |
stężenie podstawy 2,0m | 704085 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 5,0 |
Stabilizator | 704207 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 10,0 |
Podpora | 914095 | 2 | 2 | 4 | 4 | 4 | 4 | 8,0 | |||
Burta poprzeczna 0,75m drewno | 703743 | 2 | 2 | 2 | 4 | 4 | 4 | 4 | 6 | 6 | 2,0 |
Burta podłużna 2,0m drewno | 703712 | 2 | 2 | 2 | 4 | 4 | 4 | 4 | 6 | 6 | 4,0 |
Koło jezdne ø 200mm z regulacją wysokości i hamulcem | 704108 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 6,5 |
Zawleczka | 704405 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 0,1 |
Stabilo 100 – 0,75 x 2,50m Obciążenie podestu 200 kg/m2 | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Nr katalogowy | 741059 | 741066 | 741073 | 741080 | 741097 | 741103 | 741110 | 741127 | 741134 | 741141 | 741158 | ||
Wysokość pomostu B m | 2,40 | 3,40 | 4,40 | 5,40 | 6,40 | 7,40 | 8,40 | 9,40 | 10,40 | 11,40 | 12,40 | ||
Wysokość rusztowania C m | 3,40 | 4,40 | 5,40 | 6,40 | 7,40 | 8,40 | 9,40 | 10,40 | 11,40 | 12,40 | 13,40 | ||
Wysokość robocza A m | 4,40 | 5,40 | 6,40 | 7,40 | 8,40 | 9,40 | 10,40 | 11,40 | 12,40 | 13,40 | 14,40 | ||
Masa kg | 127,00 | 140,80 | 148,20 | 210,60 | 228,40 | 251,80 | 265,60 | 312,00 | 325,80 | 333,20 | 347,00 | ||
Części składowe | Nr kat. | Masa części [kg] | |||||||||||
Rama 2,0 x 0,75m | 705167 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 7,2 |
Rama 1,0 x 0,75m | 705174 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 3,7 |
Pomost z klapą 2,5m | 701220 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 17,0 |
Stężenie ukośne dla pola 2,5m | 702845 | 2 | 4 | 4 | 4 | 6 | 6 | 8 | 8 | 10 | 10 | 12 | 3,2 |
Stężenie poziome 2,5m | 702203 | 4 | 6 | 6 | 6 | 10 | 10 | 10 | 10 | 2,0 | |||
Poręcz podwójna 2,5m | 702500 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 4,5 |
stężenie podstawy 2,5m | 704078 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 6,0 |
Stabilizator | 704207 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 10,0 |
Podpora | 914095 | 2 | 2 | 4 | 4 | 4 | 4 | 4 | 4 | 8,0 | |||
Burta poprzeczna 0,75m drewno | 703743 | 2 | 2 | 2 | 4 | 4 | 4 | 4 | 6 | 6 | 6 | 6 | 2,0 |
Burta podłużna 2,5m drewno | 703729 | 2 | 2 | 2 | 4 | 4 | 4 | 4 | 6 | 6 | 6 | 6 | 5,0 |
Koło jezdne ø 200mm z regulacją wysokości i hamulcem | 704108 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 6,5 |
Zawleczka | 704405 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 26 | 28 | 0,1 |
Stabilo 100 – 0,75 x 3,00m Obciążenie podestu 200 kg/m2 | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Nr katalogowy | 751461 | 751560 | 751669 | 751768 | 751867 | 751966 | 751065 | 751164 | 751263 | 751362 | 751409 | ||
Wysokość pomostu B m | 2,40 | 3,40 | 4,40 | 5,40 | 6,40 | 7,40 | 8,40 | 9,40 | 10,40 | 11,40 | 12,40 | ||
Wysokość rusztowania C m | 3,40 | 4,40 | 5,40 | 6,40 | 7,40 | 8,40 | 9,40 | 10,40 | 11,40 | 12,40 | 13,40 | ||
Wysokość robocza A m | 4,40 | 5,40 | 6,40 | 7,40 | 8,40 | 9,40 | 10,40 | 11,40 | 12,40 | 13,40 | 14,40 | ||
Masa kg | 143,00 | 157,80 | 165,20 | 240,80 | 262,20 | 285,60 | 300,40 | 360,00 | 374,80 | 382,20 | 397,00 | ||
Części składowe | Nr kat. | Masa części [kg] | |||||||||||
Rama 2,0 x 0,75m | 705167 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 7,2 |
Rama 1,0 x 0,75m | 705174 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 3,7 |
Pomost z klapą 3,0m | 701237 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 23,0 |
Stężenie ukośne dla pola 3,0m | 702869 | 2 | 4 | 4 | 4 | 6 | 6 | 8 | 8 | 10 | 10 | 12 | 3,7 |
Stężenie poziome 3,0m | 702241 | 4 | 6 | 6 | 6 | 10 | 10 | 10 | 10 | 3,3 | |||
Poręcz podwójna 3,0m | 702531 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 7,0 |
stężenie podstawy 3,0m | 704122 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 7,0 |
Stabilizator | 704207 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 10,0 |
Podpora | 914095 | 2 | 2 | 4 | 4 | 4 | 4 | 4 | 4 | 8,0 | |||
Burta poprzeczna 0,75m drewno | 703743 | 2 | 2 | 2 | 4 | 4 | 4 | 4 | 6 | 6 | 6 | 6 | 2,0 |
Burta podłużna 3,0m drewno | 703736 | 2 | 2 | 2 | 4 | 4 | 4 | 4 | 6 | 6 | 6 | 6 | 6,0 |
Koło jezdne ø 200mm z regulacją wysokości i hamulcem | 704108 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 6,5 |
Zawleczka | 704405 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 26 | 28 | 0,1 |
