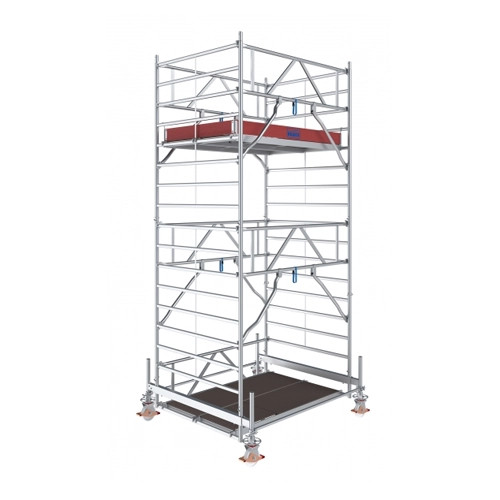

Stabilo 500 – 1,50 x 2,00m Obciążenie podestu 200 kg/m2 | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Nr katalogowy | 735058 | 735065 | 735072 | 735089 | 735096 | 735102 | 735119 | 735126 | 735133 | ||
Wysokość pomostu B m | 2,40 | 3,40 | 4,40 | 5,40 | 6,40 | 7,40 | 8,40 | 9,40 | 10,40 | ||
Wysokość rusztowania C m | 3,40 | 4,40 | 5,40 | 6,40 | 7,40 | 8,40 | 9,40 | 10,40 | 11,40 | ||
Wysokość robocza A m | 4,40 | 5,40 | 6,40 | 7,40 | 8,40 | 9,40 | 10,40 | 11,40 | 12,40 | ||
Masa kg | 150,60 | 166,40 | 178,20 | 238,00 | 288,80 | 300,60 | 316,40 | 376,20 | 392,00 | ||
Części składowe | Nr kat. | Masa części [kg] | |||||||||
Rama pionowa 2,0 x 1,50m | 705181 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11,6 |
Rama pionowa 1,0 x 1,50m | 705198 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 5,8 |
Pomost z klapą 2,0m | 701213 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 3 | 3 | 14,0 |
Pomost bez klapy 2,0m | 701251 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 3 | 3 | 14,0 |
Stężenie ukośne dla pola 2,0m | 702852 | 2 | 4 | 4 | 4 | 6 | 6 | 8 | 8 | 10 | 2,0 |
Stężenie poziome 2,0m | 702210 | 4 | 6 | 6 | 6 | 10 | 10 | 1,5 | |||
Poręcz podwójna 2,0m aluminiowa | 702517 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 3,5 |
stężenie podstawy 2,0m | 704085 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 5,0 |
Stabilizator | 704214 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 13,0 |
Podpora | 914095 | 4 | 4 | 4 | 4 | 4 | 8,0 | ||||
Burta poprzeczna 1,50m drewno | 703750 | 2 | 2 | 2 | 4 | 4 | 4 | 4 | 6 | 6 | 3,0 |
Burta podłużna 2,0m drewno | 703712 | 2 | 2 | 2 | 4 | 4 | 4 | 4 | 6 | 6 | 4,0 |
Koło jezdne ø 200mm z regulacją wysokości i hamulcem | 704108 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 6,5 |
Zawleczka | 704405 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 0,1 |
Stabilo 500 – 1,50 x 2,50m Obciążenie podestu 200 kg/m2 | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Nr katalogowy | 745047 | 745064 | 745071 | 745088 | 745095 | 745101 | 745118 | 745125 | 745132 | 745149 | 745156 | ||
Wysokość pomostu B m | 2,40 | 3,40 | 4,40 | 5,40 | 6,40 | 7,40 | 8,40 | 9,40 | 10,40 | 11,40 | 12,40 | ||
Wysokość rusztowania C m | 3,40 | 4,40 | 5,40 | 6,40 | 7,40 | 8,40 | 9,40 | 10,40 | 11,40 | 12,40 | 13,40 | ||
Wysokość robocza A m | 4,40 | 5,40 | 6,40 | 7,40 | 8,40 | 9,40 | 10,40 | 11,40 | 12,40 | 13,40 | 14,40 | ||
Masa kg | 165,00 | 183,20 | 195,00 | 264,80 | 319,00 | 330,80 | 349,00 | 418,80 | 437,00 | 448,80 | 467,00 | ||
Części składowe | Nr kat. | Masa części [kg] | |||||||||||
Rama pionowa 2,0 x 1,50m | 705181 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 11,6 |
Rama pionowa 1,0 x 1,50m | 705198 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 5,8 |
Pomost z klapą 2,5m | 701220 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 17,0 |
Pomost bez klapy 2,5m | 701268 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 17,0 |
Stężenie ukośne dla pola 2,5m | 702845 | 2 | 4 | 4 | 4 | 6 | 6 | 8 | 8 | 10 | 10 | 12 | 3,2 |
Stężenie poziome 2,5m | 702203 | 4 | 6 | 6 | 6 | 10 | 10 | 10 | 10 | 2,0 | |||
Poręcz podwójna 2,5m aluminowa | 702500 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 4,5 |
stężenie podstawy 2,5m | 704078 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 6,0 |
Stabilizator | 704214 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 13,0 |
Podpora | 914095 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 8,0 | ||||
Burta poprzeczna 1,50m drewno | 703750 | 2 | 2 | 2 | 4 | 4 | 4 | 4 | 6 | 6 | 6 | 6 | 3,0 |
Burta podłużna 2,5m drewno | 703729 | 2 | 2 | 2 | 4 | 4 | 4 | 4 | 6 | 6 | 6 | 6 | 5,0 |
Koło jezdne ø 200mm z regulacją wysokości i hamulcem | 704108 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 6,5 |
Zawleczka | 704405 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 26 | 28 | 0,1 |
Stabilo 500 – 1,50 x 3,00m Obciążenie podestu 200 kg/m2 | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Nr katalogowy | 755438 | 755537 | 755667 | 755766 | 755865 | 755964 | 755063 | 755162 | 755261 | 755360 | 755148 | ||
Wysokość pomostu B m | 2,40 | 3,40 | 4,40 | 5,40 | 6,40 | 7,40 | 8,40 | 9,40 | 10,40 | 11,40 | 12,40 | ||
Wysokość rusztowania C m | 3,40 | 4,40 | 5,40 | 6,40 | 7,40 | 8,40 | 9,40 | 10,40 | 11,40 | 12,40 | 13,40 | ||
Wysokość robocza A m | 4,40 | 5,40 | 6,40 | 7,40 | 8,40 | 9,40 | 10,40 | 11,40 | 12,40 | 13,40 | 14,40 | ||
Masa kg | 187,00 | 206,20 | 218,00 | 307,00 | 364,80 | 376,60 | 395,80 | 484,80 | 504,00 | 515,80 | 535,00 | ||
Części składowe | Nr kat. | Masa części [kg] | |||||||||||
Rama pionowa 2,0 x 1,50m | 705181 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 11,6 |
Rama pionowa 1,0 x 1,50m | 705198 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 5,8 |
Pomost z klapą 3,0m | 701237 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 23,0 |
Pomost bez klapy 3,0m | 701275 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 23,0 |
Stężenie ukośne dla pola 3,0m | 702869 | 2 | 4 | 4 | 4 | 6 | 6 | 8 | 8 | 10 | 10 | 12 | 3,7 |
Stężenie poziome 3,0m | 702241 | 4 | 6 | 6 | 6 | 10 | 10 | 10 | 10 | 3,3 | |||
Poręcz podwójna 3,0m aluminiowa | 702531 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 7,0 |
stężenie podstawy 3,0m | 704122 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 7,0 |
Stabilizator | 704214 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 13,0 |
Podpora | 914095 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 8,0 | ||||
Burta poprzeczna 1,50m drewno | 703750 | 2 | 2 | 2 | 4 | 4 | 4 | 4 | 6 | 6 | 6 | 6 | 3,0 |
Burta podłużna 3,0m drewno | 703736 | 2 | 2 | 2 | 4 | 4 | 4 | 4 | 6 | 6 | 6 | 6 | 6,0 |
Koło jezdne ø 200mm z regulacją wysokości i hamulcem | 704108 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 6,5 |
Zawleczka | 704405 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 26 | 28 | 0,1 |
